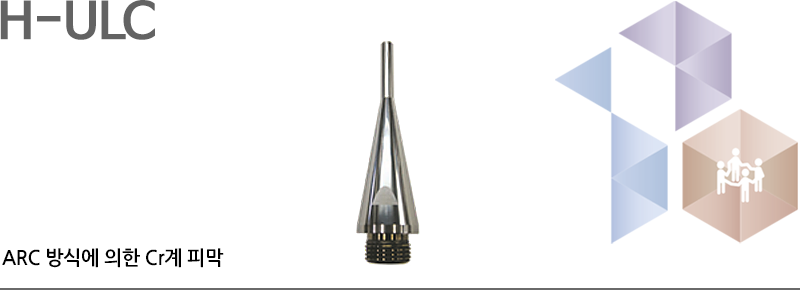

H-ULC
DLC / PVD 코팅의 선두주자 케이디엘씨
HOME > PVD > H-ULC
| 색상 |
Silver-gray
|
| 막경도(Hv) |
2,000-2,200
|
| 마찰계수 |
0.5
|
| 막두께(㎛) |
2~4
|
| 내열온도(℃) |
700
|
| 주요특징 |
내마모, 내열성, 내식성이 우수한 코팅
|
| 적용분야 |
다이캐스팅 금형, 사출 금형,
펀치 밴딩 & 드로잉 금형, 가전 OA기기,
의료기기 등
|
물성치
H-ULC 피막의 영율은 20000~30000㎏/㎟ 범위입니다.
TiN의 영율(43000㎏/㎟)에 비해적고, 피막형성시 증발하는 피막내부응력이 작게 될수 있습니다.
기존 물성치
|
H-ULC (Cr계) |
| 결정구조 |
fcc(NaCl) |
| 격자정수(㎚) |
0.414 |
| 분해온도(℃) |
1,083~1,500 |
| 영율(㎏/㎟) |
24,500 |
| 비저항(mΩ?㎝) |
79~89 |
| 열팽창계수(/deg) |
2.3x10-6 |

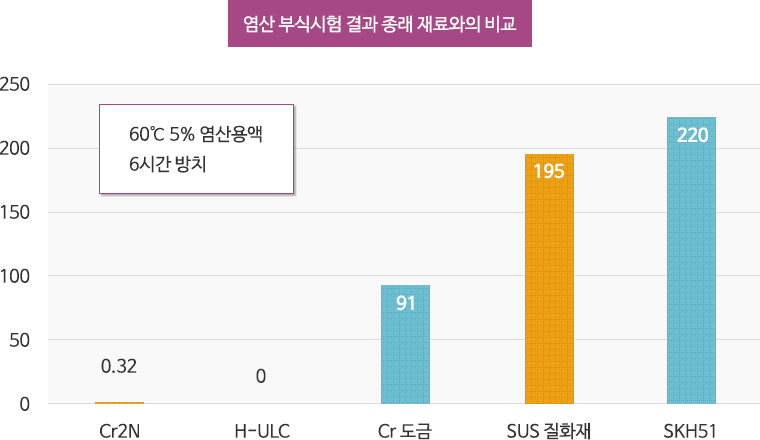

내식성 (피막자신)
H-ULC 피막은 화학적으로 안정 된 물질로서 내식성이 우수합니다.
가혹한 Hcl 부식이 심한 환경에서는 Cr도금 SUS440등 종래의 경질 재료에 비해
두배이상 높은 내식성을 보입니다. H-ULC 피막 중에서는 질소량이 높을수록 내식성이 양호합니다.

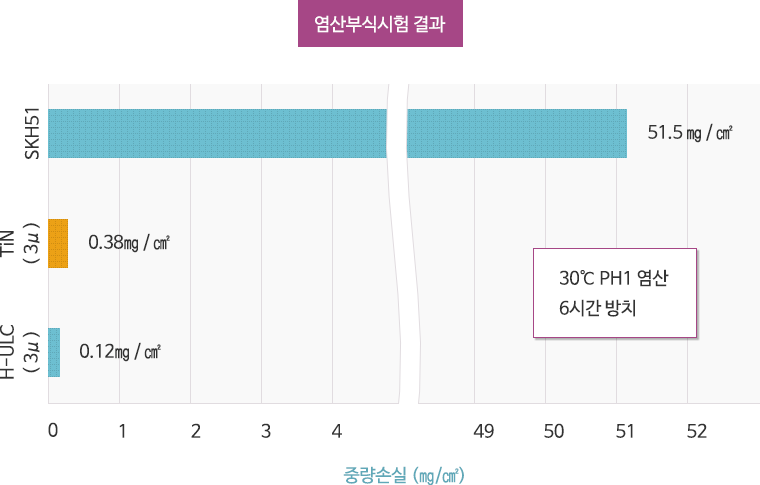

내식성 (기판보호)
H-ULC 피막보다 핀홀등의 피막결함이 적고 기판의 부식성 효과가 우수합니다.

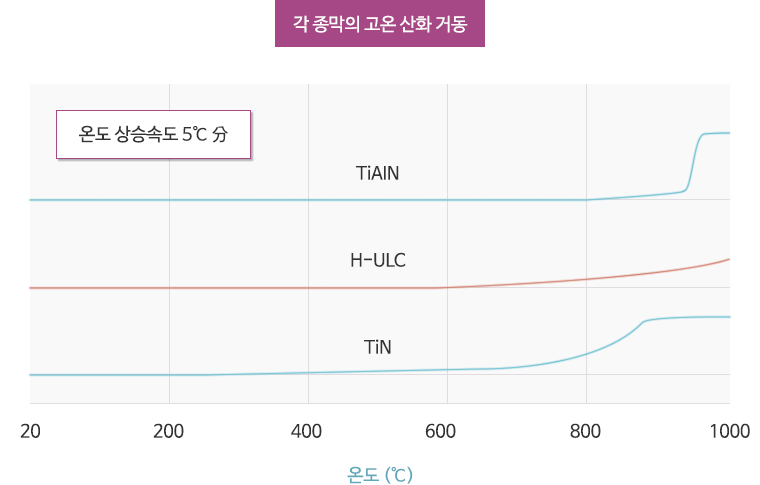

내열성 내고온산화성
H-ULC 막의 내고온산화성은 TiN막 보다도 우수하고 100℃ 정도 대기중에서의
산화개시온도가 높다 TiAlN 다음가는 특성을 나타냅니다.
내용손성
질소와 충분히 화합한 H-ULC 피막은 알루미늄의 용탕중에서도 전혀 침식되지 않습니다.
높은 내열성과 함께 알루미늄과 아연 다이캐스팅 금형에 적용을 생각할수 있습니다.
